在各类风机产品中，离心风机经常被用作锅炉引风机、场地通风机等，是比拟常用的一种通风设备，主要是应用叶轮在旋转时产生的向心力将空气从叶轮中甩出的原理停止空气排出的，为了让大家更好的理解离心风机，北玻小编为大家整理了离心风机构造表示图及其各组成局部的引见，以供大家参考。

一、离心风机构造表示图

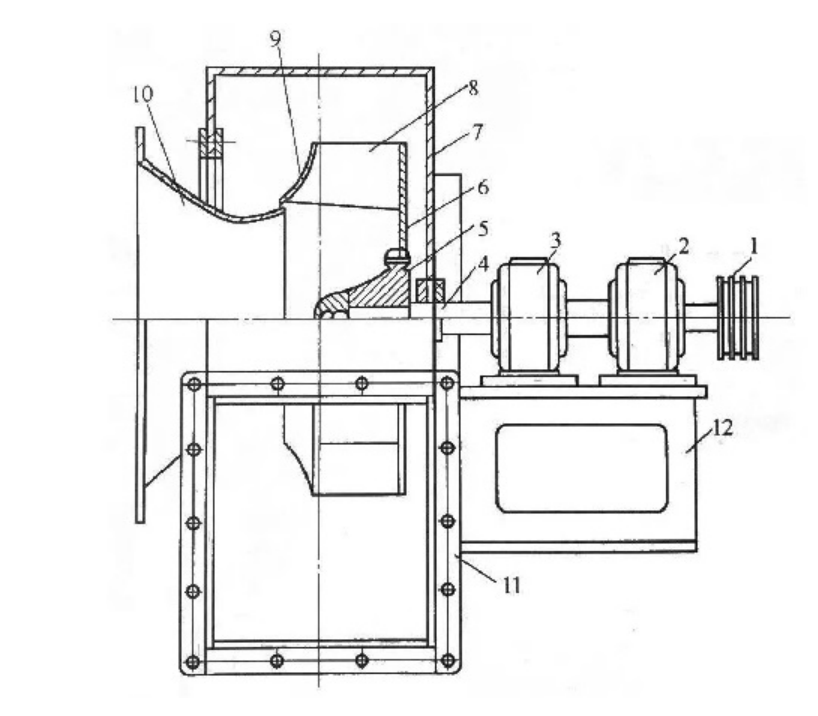

　在离心风机剖面构造表示图中：
　　1—V带带轮；2、3—轴承座；4—主轴；5—轴盘；6—后盘；7—蜗壳；8—叶片；9—前盘；10—进风口；11—出风口；12—底座。

（离心风机剖面构造表示图）

（离心风机拆分构造表示图）

二、离心风机各组成局部引见

1、叶轮

　叶轮是离心风机的主要部件，叶轮由叶片、衔接和固定叶片的前盘和后盘、轮毂组成。离心风机的叶片型式依据其出口方向和叶轮旋转方向之间的关系可分为后向式、径向式、前向式三种：
　　（1）后向式叶片的弯曲方向与气体的自然运动轨迹完整分歧，因而气体与叶片之间的撞击少，能量损失和噪音都小，效率也就高。
　　（2）前向式叶片的弯曲方向与气体的运动轨迹相反，气体被强行改动方向因而它的噪音和能量损失都较大，效率较低。
　　（3）径向式叶片的特性介于后向式和前向式之间。

　　2、集流器

集流器安装在叶轮前，它使气流能平均地充溢叶轮的入口截面，并且气流经过它时的阻力损失是很小的。主要类型有：
　　（1）圆筒形：叶轮进口处会构成涡流区，直接从大气进气时效果更差。
　　（2）圆锥形：好于圆筒形，但它太短，效果不佳。
　　（3）弧形：好于前两种。
　　（4）锥弧形：高效风机根本上都采用此种集流器。
　　集流器与叶轮的配合，以套口间隙方式为好。而对口间隙方式普通较少采用为了保证离心风机的性能，特别应保证集流器与叶轮的含口间隙契合图纸规范。关于一些气体温度较高且机号较大的风机，为了保证风机在高温状态下运转时，机壳热收缩后进风圈与叶轮不发作摩擦，进风圈与叶轮进口的含口间隙并非完整平均，普通上大下小，左右平均，调校进风圈与叶轮进口的含口间隙，保证该间隙值满足图纸的请求。

　　3、机壳

　离心风机性能的好坏，效率的上下主要决议于叶轮，但蜗壳的外形和大小，吸气口的外形等，也会对其有影响。蜗壳的作用是搜集从叶轮中甩出的气体，使他流向排气口，并在这个活动的过程中使气体从叶轮处取得的动压能一局部转化为静压能，构成一定的风压。

　　4、蜗舌

离心风机的蜗壳出口处有舌状构造，普通称作蜗舌。蜗舌能够避免气体在机壳内循环活动。蜗舌的组成包括：
　　（1）尖舌；用于高效率的风机，风机的噪音普通比拟大。
　　（2）深舌；大多用于低转速的风机。
　　（3）短舌；大多用于高转速的风机。
　　（4）平舌；用于低效率的风机，风机噪音小。
　　蜗舌顶端与叶轮外径的间隙，对噪声的影响较大。间隙小，噪声大；间隙大，噪声减小。普通取s=（0.05~0.10）D2。蜗舌顶端的圆弧，对风机气动力性能无明显影响，但对噪声影响较大。圆弧半径小，噪声会增大，普通取r=（0.03~0.06）D2。

　　5、轴承箱

离心风机的轴承箱主要是传动部件的所在，由主轴、轴承和带轮组成，同时还会有和轴承座担任支承，有些离心风机采用联轴器衔接传动。

　　6、调理风门

离心风机的风门是控制流量的主要部件，在装置时应留意调理门的叶片转动方向能否正确，应保证进气的方向与叶轮旋转方向分歧。常见的调理门是花瓣式叶片型调理门，调理范围由0°（全开）到90°（全闭）。调理门的搬把位置，从进风口方向看过去在右侧。关于右旋转风机，搬把由下往上推是全闭到全开方向。关于左旋转风机，搬把由上往下拉是全闭到全开方向。
